Оголовок внутренний OTO WPX 125-32 INOX

Оголовок скважинный внутренний OTO WPX 125-32 INOX

Скважинный оголовок OTO серии WPX 125-32 INOX — это прочное и герметичное решение для защиты устья скважины, подвеса насоса и аккуратной организации выхода напорной трубы и электрического кабеля. Он разработан для обсадных труб с наружным диаметром 125 мм и подходит для водоподъемных труб диаметром 25, 32 или 40 мм в зависимости от модели.

Корпус оголовка изготовлен из стали с полимерным защитным покрытием синего цвета. Такое сочетание обеспечивает устойчивость к механическим повреждениям, коррозии и агрессивной влажной среде, а значит — долговечность в реальных условиях эксплуатации.

Ключевым элементом конструкции является прижимной фланец с уплотнительным резиновым кольцом, которое надёжно сжимается между фланцем и корпусом оголовка. За счёт этого достигается плотная посадка оголовка на трубу и полная герметизация устья скважины. Такой способ монтажа не требует сварки или дополнительной герметизации, что значительно упрощает установку.

Оголовок OTO WPX 125-32 INOX оснащён удобным латунным кабельным вводом (гермовводом) для подключения электропитания насоса. Ввод рассчитан на кабель диаметром 6–12 мм и обеспечивает надёжную герметичность. Предусмотрено также дополнительное резьбовое отверстие 1/2" для установки сливного клапана, датчика или другого вспомогательного оборудования.

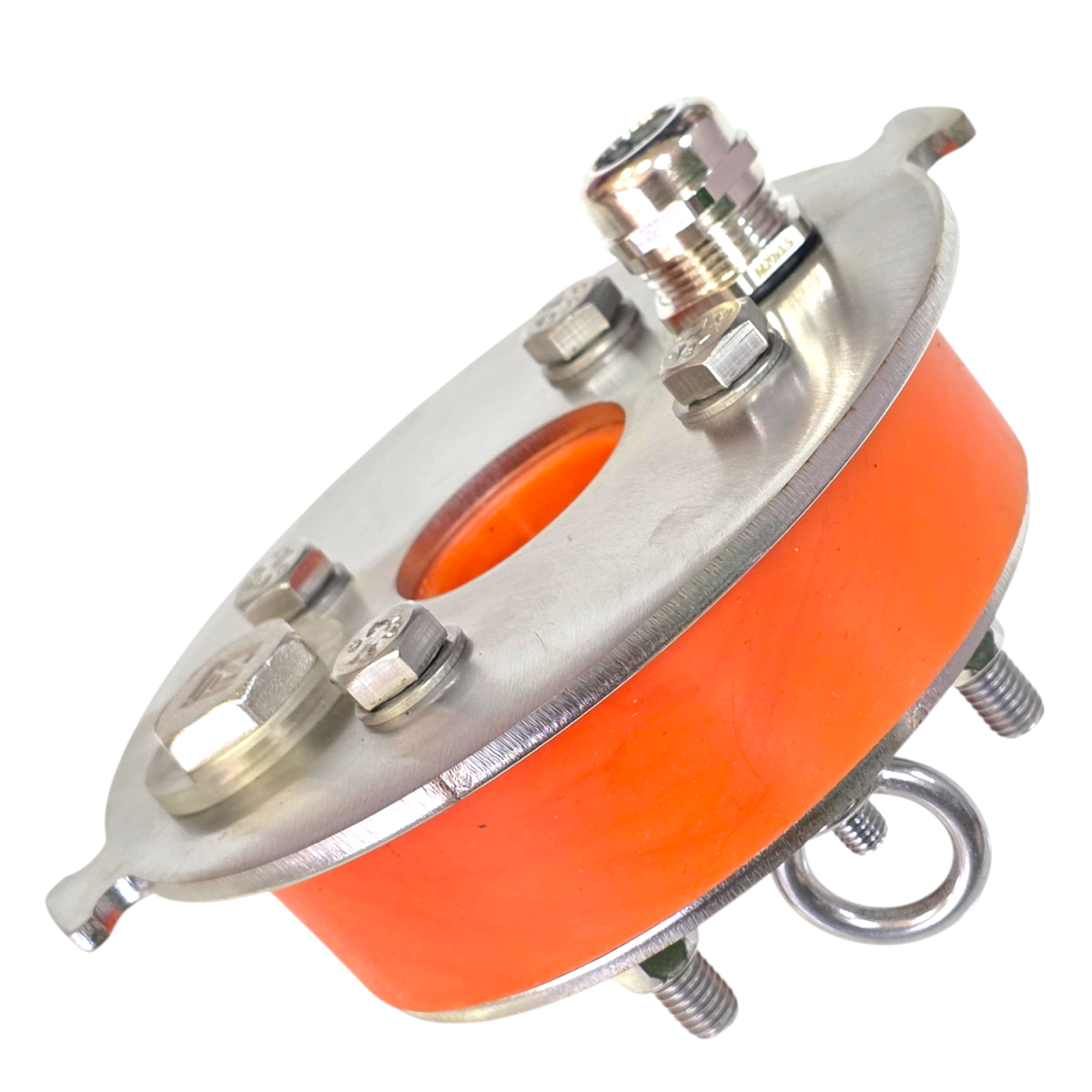

Оголовок (см. рис. 1) представляет собой герметичную сборную конструкцию, состоящую из верхнего фланца (1), выполненного из нержавеющей стали AISI 304, внутреннего эластичного уплотнительного кольца (2) из маслобензостойкого силикона оранжевого цвета и нижнего прижимного фланца (нерж. сталь) (3).

Оголовок вставляется внутрь обсадной трубы. Фиксация оголовка на обсадной трубе осуществляется за счёт сжатия уплотнителя между нижним прижимным фланцем (3) и верхним (1), которые соединены между собой с помощью болтов и гаек из нерж стали А2 AISI 304 (4-5). Такое решение обеспечивает надежную герметизацию скважины и устойчивость к деформациям.

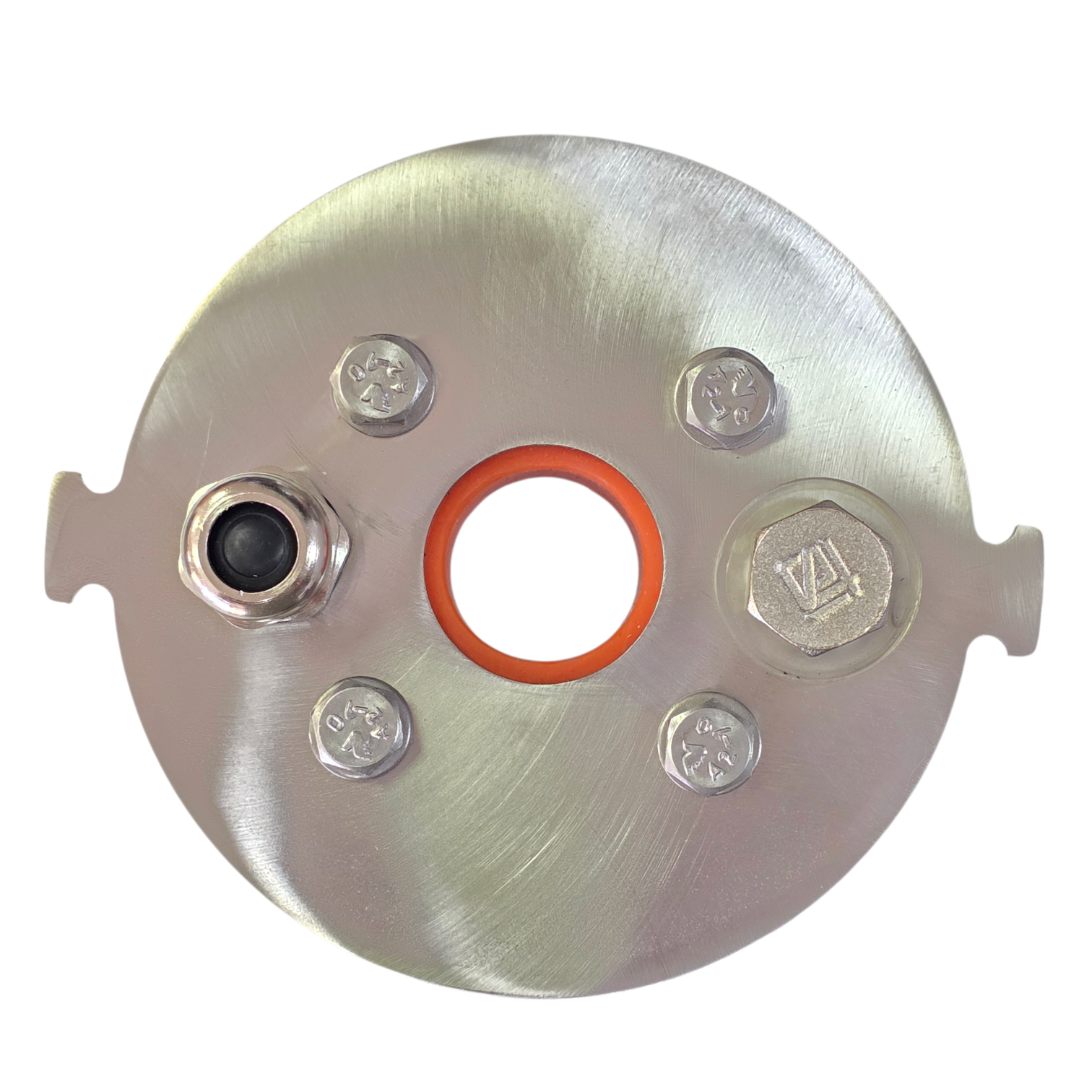

На крышке оголовка установлены:

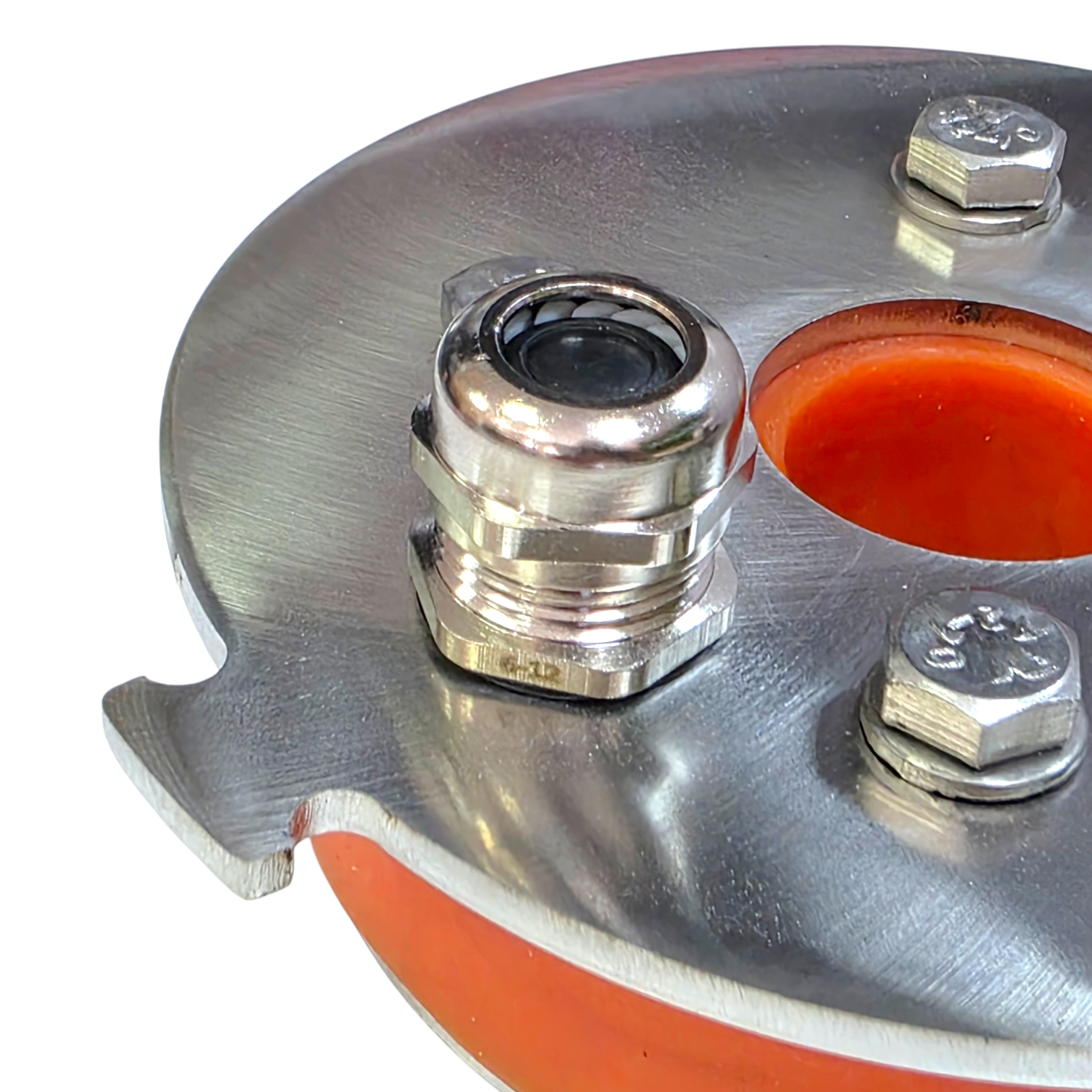

– латунный гермоввод (6) для подвода питающего электрического кабеля насоса (диаметр кабеля от 6 до 12 мм),

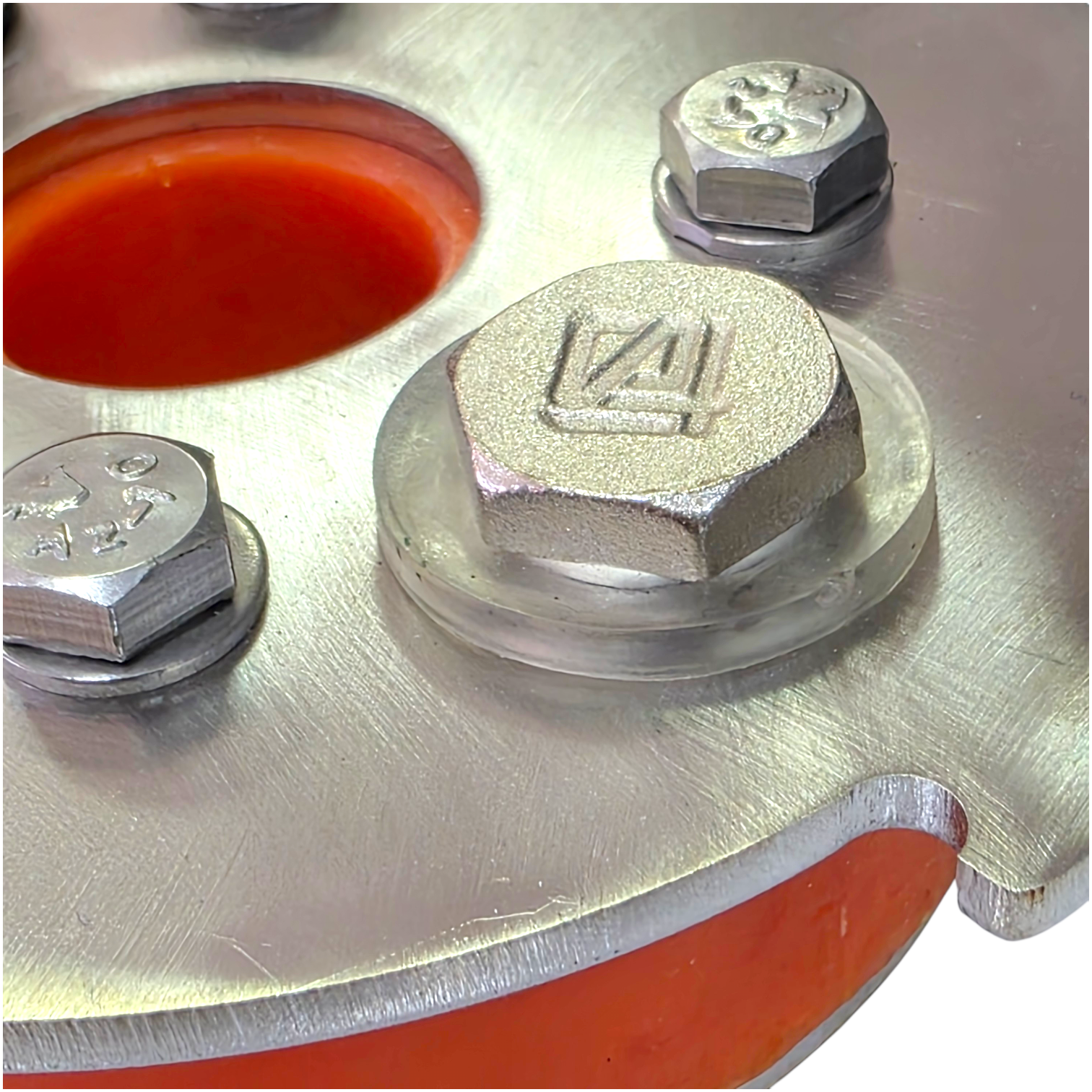

– латунная резьбовая заглушка (7) с наружной резьбой 1/2" для установки сливного клапана или дополнительных элементов,

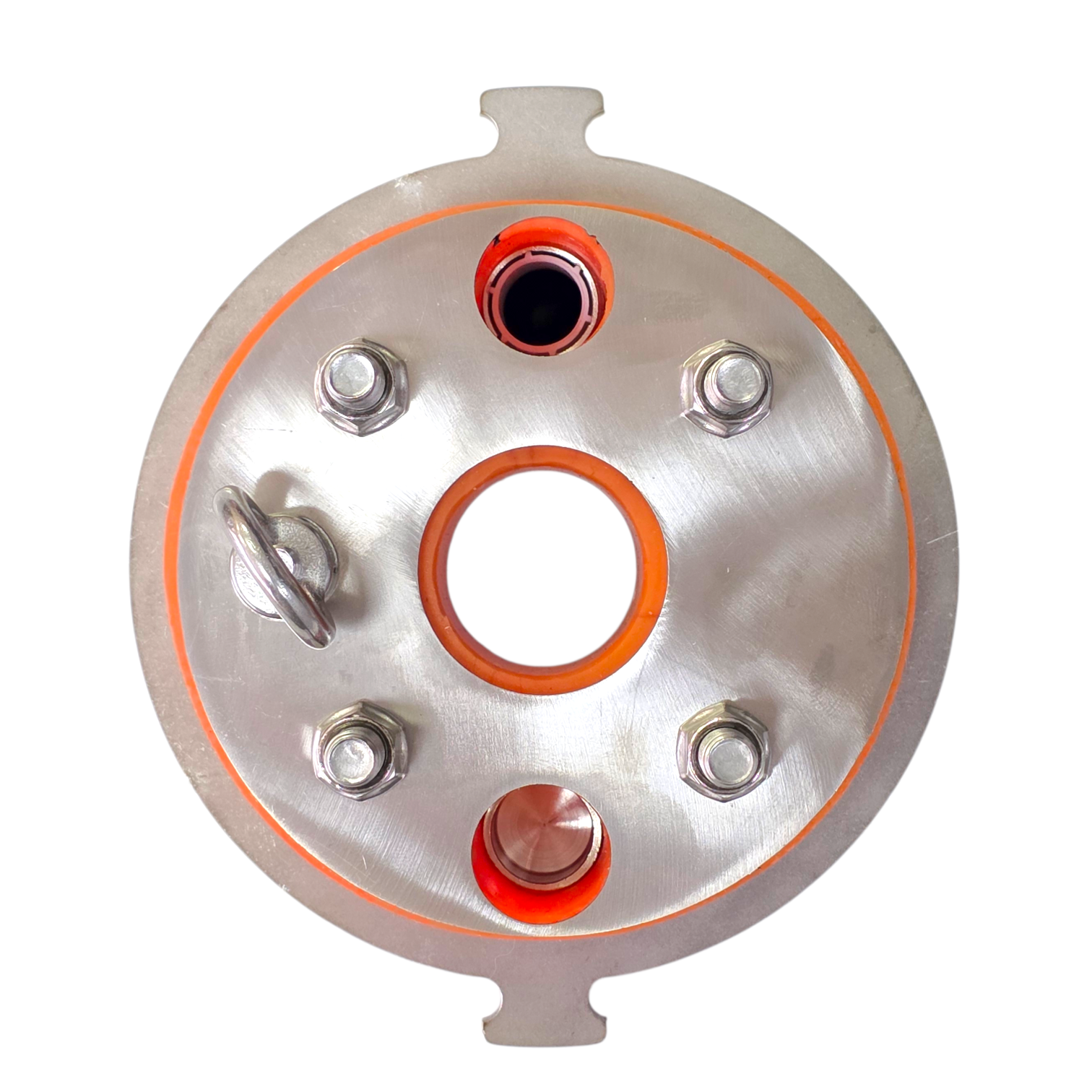

– рым-гайка (8) для подвеса насоса на тросе из нержавеющей стали.

Оголовок рассчитан на эксплуатацию с водоподъемными трубами диаметром 32 мм.

Для подвеса погружного насоса предусмотрена прочная рым-гайка из нержавеющей стали, к которой крепится стальной трос. Конструкция выдерживает нагрузку до 400 кг, что делает оголовок подходящим для большинства бытовых и малопромышленных насосов.

Преимущества оголовков OTO WPX 125-32 INOX:

• Прочная конструкция из нержавеющей стали

• Герметичная посадка за счёт прижимного фланца и уплотнителя

• Удобный и безопасный латунный кабельный ввод

• Для водоподъемной трубы 32 мм

• Дополнительное отверстие 1/2" для подключения оборудования

• Максимальная нагрузка — до 400 кг

• Гарантия — 3 года, срок службы — не менее 10 лет

Применение:
Рекомендуется для бытовых и дачных скважин, в том числе для монтажа насосов в системах автономного водоснабжения. Обеспечивает чистоту устья, упрощает обслуживание и продлевает срок службы оборудования.
